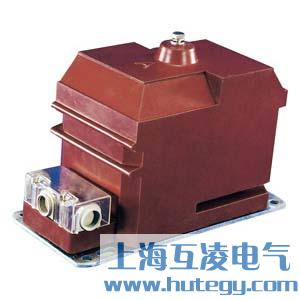

JDZX10-6B電壓互感器
產品詳情
使用條件
1.海拔高度不超過3000米；
2.周?chē)h(huán)境溫度不高于+40C，不低于- 5度；
3.周?chē)諝獾南鄬?duì)濕度不大于85%（ 20度 ；
4.滿足II 污穢等級；
5.安裝場所無腐蝕性的氣體；
6.額定絕緣水平：JDZX10-6B型7.2/32/60kV 、JDZ10-10型12/42/75kV。
概述
本型號電壓互感器為單相、戶內、干式全封閉產品，使用時三臺一組，JDZX10-3、6、10為Yo/ Yo/[連接，JDZXF10-3、6、10為Yo/Yo/Yo/[連接。分別適用于額定頻率50Hz}60Hz，額定電壓為 3, 6, 10kV電力系統中作電能計量、電壓監控和繼電保護用。
技術表
| 產品 | 額定電壓比（V） | 額定頻率（Hz） | 準確級及相應的額定輸出 | 極限輸出 | 額定絕緣水平 | 備注 | |||
| 0.2 | 0.5 | 1 | 6P | ||||||
| JDZX10-6B | 6000√3/100/3/100/3 | 50,60 | 25 | 50 | 90 | 50 | 400 | 7.2/32/60 | 同REL-10 |
1 產品標準：GB1207-2006《電磁式電壓互感器》
2 產品表面爬電距離：滿足II級污穢等級；
3 負荷的功率因數： COS∮=08（滯后）
4 JDZX10-6B其他技術參數見上表
- 產品名稱：
JDZX10-6B電壓互感器
- 型號：
JDZX10-6B
