電流互感器選型需要這幾點

上?;チ桦姎庥邢薰?/ 2017-08-26
[大] [中] [小]

  電流互感器怎么選型?

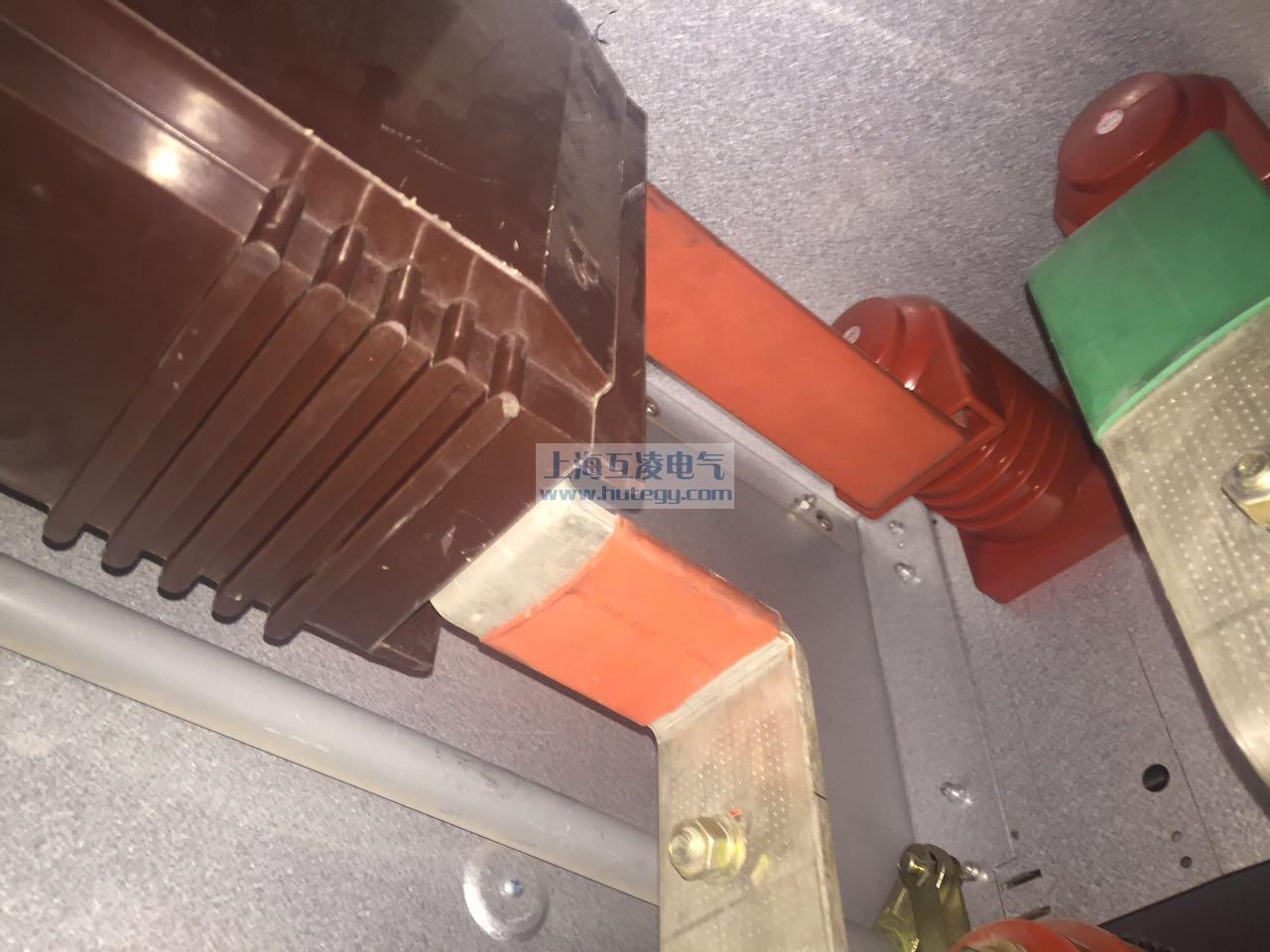

電流互感器怎么選型圖

電流互感器選型原則

  1.1額定電壓的確定

  電流互感器的額定工作電壓是指母線的最高電壓,它是根據絕緣強度確定的。超過了此電壓有可能出現閃火或擊穿現象。如出現閃弧或擊穿會造成二次側的儀表損壞。正常工作時,電流互感器二次沒有額定電壓,但是有額定負載,當二次實際負載確定后,除以額定電流,就是二次的電壓。也就是說電流互感器二次是一個恒流源可以在額定負載內提供5A或1A的穩定電流電流。

  額定電壓是電器長時間工作時所適用的最佳電壓。高了容易燒壞,低了不正常工作(燈泡發光不正常,電機不正常運轉)。此時電器中的元器件都工作在最佳狀態,只有工作在最佳狀態時,電器的性能才比較穩定,這樣電器的壽命才得以延長。

  根據電壓系統分別有,0.5KV電流互感器、10KV電流互感器、15電流互感器、20電流互感器、24電流互感器、27.5電流互感器、35電流互感器、40.5電流互感器等

  電流互感器的額定電壓UN應與被測線路的電壓UL相適應,即UN≥UL。

  1.2什么是電流互感器變比?怎么選擇電流互感器額定變比的?不合理的電流變比有什么危害?

  電流互感器的作用就是把大電流轉換為小電流方便測量或用于電度計量。變比對于一個互感器來說是一個固定值比如200/5的互感器就是當一次流過200安培的電流時在其2次側會感應出5安培電流。當當一次流過100安培的電流時在其2次側會感應出2.5安電流。電流互感器變比選大、配小、準確級次不夠,電能表容量偏大、偏小等更是常見。電流互感器一次側電流選擇:TA如何選擇,簡單說來就是怎樣確定額定一次電流的問題。它應“保證其在正常運行中的實際負荷電流達到額定值的60%左右,至少應不小于30%”。如有一臺100kV?A配變供制磚機生產用電,負荷率為70%左右,那么在正常生產時的實際負荷電流約100A,按上面所述標準選擇,就應該配置150/5A規格的TA.

  電流互感器變比選小的危害:這種狀況僅發生在電工對實際負荷調查不清,或用電戶增加了用電負荷的時候。曾有書上介紹TA最大工作電流可達其一次額定電流值的180%,這與DL/T448―2000規程規定不符。TA長時間過負荷運行也會增大誤差,并且鐵心和二次線圈會過熱使絕緣老化。所以,工作人員應經常測試實際負荷,及時調整TA變比。

  電流互感器變比選大的危害:在實際工作中常發生。當用電處在輕負荷時,實際負荷電流將低于TA的一次額定電流的30%,特別當負載電流低到標定電流值的10%及以下時,比差增加,并且是負誤差。所以,為了避免TA長期運行在低值區間,對于農村負荷或變化較大的負荷,宜選用高于60%額定值,只要最大負荷電流不超過額定值的120%即可。

  總而言之,就是合適的就是最好的,選大了,選小了都不合適。

  電流互感器變比為:一次電流/二次電流

  一次電流由回路電流確定,一般為回路最大電流向上取一個整數值;常用值有10,20,3,40,50,75,80,100,150,200,300等等

  二次電流取決于二次儀表需要,常用有5A,1A兩種,電氣設備中常用5A,儀表內部取樣多為1A,也可按需要做4-20mA等

  常見變比有5/5a、25/5、30/5、50/5、75/5、100/5、150/5、200/5、300/5、400/5、500/5、600/5、750/5、800/5、1000/5、1200/5、1500/5、2000/5、2500/5、3000/5、3500/5、4000/5、5000/5、7000/5、8000/5、9000/5、10000/5、15000/5、20000/5、25000/5、30000/5、35000/5、40000/5、50000/5等

  在10kV配電所設計的過程中,10kV電流互感器變比的選擇是很重要的,如果選擇不當,就很有可能造成繼電保護功能無法實現、動穩定校驗不能通過等問題,應引起設計人員的足夠重視。10kV電流互感器按使用用途可分為兩種,一為繼電保護用,二為測量用;它們分別設在配電所的進線、計量、出線、聯絡等柜內。在設計實踐中,筆者發現在配變電所設計中,電流互感器變比的選擇偏小的現象不在少數。例如筆者就曾發現:在一臺630kVA站附變壓器(10kV側額定一次電流為36.4A)的供電回路中,配電所出線柜內電流互感器變比僅為50/5(采用GL型過電流繼電器、直流操作),這樣將造成電流繼電器無法整定等一系列問題。

  對于繼電保護用10kV電流互感器變比的選擇,至少要按以下條件進行選擇:一為一次側計算電流占電流互感器一次側額定電流的比例;二為按繼電保護的要求;三為電流互感器的計算一次電流倍數mjs小于電流互感器的飽和倍數mb1;四為按熱穩定;五為按動穩定。而對于測量用10kV電流互感器的選擇,因其是用作正常工作條件的測量,故無上述第二、第三條要求;下面就以常見的配電變壓器為例,說明上述條件對10kV電流互感器的選擇的影響,并找出影響電流互感器變比選擇的主要因素。

  2.1.按一次側計算電流占電流互感器一次側額定電流的比例

  根據<<電氣裝置的電測量儀表裝置設計規范>>(GBJ63-90)的規定,在額定值的運

  行條件下,儀表的指示在量程的70%~100%處,此時電流互感器最大變比應為:

  N=I1RT/(0.7*5);

  I1RT----變壓器一次側額定電流,A;

  N----電流互感器的變比;

  顯然按此原則選擇電流互感器變比時,變比將很小,下面列出400~1600kVA變壓器按此原則選擇時,電流互感器的最大變比:400kVAI1RT=23AN=6.6取40/5=8

  500kVAI1RT=29AN=8.3取50/5=10

  630kVAI1RT=36.4AN=10.4取75/5=15

  800kVAI1RT=46.2AN=13.2取75/5=15

  1000kVAI1RT=57.7AN=16.5取100/5=20

  1250kVAI1RT=72.2AN=20.6取150/5=30

  1600kVAI1RT=92.4AN=26.4取150/5=30

  從上表可以看出,對于630kVA變壓器,電流互感器的最大變比為15,當取50/5=10時,額定電流僅占電流量程3.64/5=72.8%。這可能是一些設計人員把630kVA變壓器的供電出線斷路器處電流互感器變比取50/5的一個原因,另外在許多時候,設計時供電部門往往不能提供引至用戶處的電源短路容量或系統阻抗,從而使其他幾個條件的校驗較難進行,這可能是變比選擇不當?shù)昧硪粋€原因。從下面的分析中,我們將發現按此原則選擇時,變比明顯偏小,不能采用。

  2.2.按繼電保護的要求

  為簡化計算及方便討論,假設:(1)斷路器出線處的短路容量,在最大及最小

  運行方式下保持不變;(2)電流互感器為兩相不完全星型接線;(3)過負荷及速

  斷保護采用GL-11型過電流繼電器;(4)操作電源為直流220V,斷路器分閘形式

  為分勵脫扣。

  圖1為配電變壓器一次主接線圖,B,C兩處短路容量按200,100,50MVA三檔考慮其

  影響。

  配電變壓器的過負荷保護及電流速斷保護對變比的影響分析如下:

  1. 過負荷保護

  過負荷保護應滿足以下要求:IDZJ=Kk*Kjx*Kgh*I1RT/(Kh*N)IDZJ----過負荷保護裝置的動作電流;.Kk----可*系數,取1.3;

  Kjx----接線系數,取1;Kgh----過負荷系數;

  Kh----繼電器返回系數,取0.85;

  a.對于民用建筑用配電所,一般可不考慮電動機自啟動引起的過電流倍數,為可*起見,此時Kgh取2,為滿足繼電器整定范圍要求,電流互感器變比最小應為:N=Kk*Kjx*Kgh*I1RT/(Kh*IDZJ)(GL-11/10型繼電器整定范圍4~10A)。

  Kgh=2時,各容量變壓器滿足上式要求的電流互感器的最小變比如下:

  400kVAI1RT=23AN=7.0取40/5=8IDZJ取9A

  500kVAI1RT=29AN=8.9取50/5=10IDZJ取9A

  630kVAI1RT=36.4AN=11.1取75/5=15IDZJ取8A

  800kVAI1RT=46.2AN=14.1取75/5=15IDZJ取10A

  1000kVAI1RT=57.7AN=17.6取100/5=20IDZJ取9A

  1250kVAI1RT=72.2AN=22.1取150/5=30IDZJ取8A

  1600kVAI1RT=92.4AN=28.3取150/5=30IDZJ取10A

  注意:按上表選擇變比一般都不能滿足電流繼電器的瞬動電流倍數NS要求(詳見以下分析)。b.對于工廠用配電所,一般需考慮電動機自啟動引起的過電流倍數,為可*起見,此時Kgh取3,顯然電流互感器變比為滿足要求,其值最小為

  N==Kk*Kjx*Kgh*I1RT/(Kh*IDZJ)。

  Kgh=3時,各容量變壓器滿足上式要求的電流互感器的最小變比如下:

  400kVAI1RT=23AN=10.6取75/5=15IDZJ取8A

  500kVAI1RT=29AN=13.3取75/5=15IDZJ取9A

  630kVAI1RT=36.4AN=16.7取100/5=20IDZJ取9A

  800kVAI1RT=46.2AN=21.2取150/5=30IDZJ取8A

  1000kVAI1RT=57.7AN=26.5取150/5=30IDZJ取9A

  1250kVAI1RT=72.2AN=33.1取200/5=40IDZJ取9A

  1600kVAI1RT=92.4AN=42.3取250/5=50IDZJ取9A

  注意:按上表選擇變比一般可以滿足電流繼電器的瞬動電流倍數NS要求(詳見以下分析),但還需要進行靈敏度校驗,使靈敏度系數Km≥1.5。比較以上數據,已經可以得出以下結論:

  按一次側計算電流占電流互感器一次側額定電流的比例選擇的變比,一般是小于實際所需變比的。

  2. 電流速斷保護(采用GL-11/10型反時限電流繼電器)電流速斷保護應滿足以下要求:

  IDZJS=Kk*Kjx*IA3max/N;NS=IDZJS/IDZJ;NS∈{2,3,4,5,6,7,8,9,10};

  IDZJS----繼電保護計算出的電流繼電器的瞬動電流;NS----實際整定的電流繼電器的瞬動電流倍數;

  Kk----可*系數,取1.5;Kjx----接線系數,取1;

  IA3max----變壓器低壓側三相短路時流過高壓側的電流;

  下面按前述假設條件,短路容量變化對變比選擇的影響分析如下:

  a. 變壓器高壓側B點短路容量SDB為200MVA時(1)對于民用建筑用配電所(Kgh=2)

  對各容量變壓器,按滿足過負荷要求的最小變比選擇變比時,NS計算結果如下:400kVAIA3max=518AN=8IDZJ取9A

  IDZJS=97ANS=97/9=10.8>8

  500kVAIA3max=636AN=10IDZJ取9A

  IDZJS=95.4ANS=95.4/9=10.6>8630kVA

  IA3max=699AN=15IDZJ取8AIDZJS

  =69.9ANS=69.9/8=8.7>8800kVA

  IA3max=854AN=15IDZJ取10AIDZJS

  =85.4ANS=85.4/10=8.5>81000kV

  AIA3max=1034AN=20IDZJ取9AIDZJS

  =77.6ANS=77.6/9=8.6>81250kVA

  IA3max=1232AN=30IDZJ取8AIDZJS

  =61.6ANS=61.6/8=7.7<81600kVA

  IA3max=1563AN=30IDZJ取10AIDZJS

  =78.2ANS=78.2/10=7.8<8

  從上表可以得出當SDB=200MVA時:

  各容量變壓器,按滿足過負荷要求的最小變比選擇變比時,一般是小于實際所需變比的。

 ?。?)對于工廠用配電所(Kgh=3)

  對各容量變壓器,按滿足過負荷要求的最小變比選擇變比時,NS計算結果如下:

  400kVAIA3max=518AN=15IDZJ取8A

  IDZJS=51.8ANS=51.8/8=6.5<8

  500kVAIA3max=636AN=15IDZJ取9A

  IDZJS=63.6ANS=63.6/9=7.1<8

  630kVAIA3max=699AN=20IDZJ取9A

  IDZJS=52.4ANS=52.4/9=5.8<8

  800kVAIA3max=854AN=30IDZJ取8A

  IDZJS=42.7ANS=42.7/8=5.3<8

  1000kVAIA3max=1034AN=30IDZJ取9A

  IDZJS=51.7ANS=51.7/9=5.7<8

  1250kVAIA3max=1232AN=40IDZJ取9A

  IDZJS=46.2ANS=46.2/9=5.1<8

  1600kVAIA3max=1563AN=50IDZJ取9A

  IDZJS=46.9ANS=46.9/9=5.2<8

  從上表可以得出當SDB=200MVA時:

  各容量變壓器,按滿足過負荷要求的最小變比選擇變比時,都能滿足速斷保護要求的。

  b. 變壓器高壓側B點短路容量SDB為100MVA時(1)對于民用建筑用配電所(Kgh=2)

  對各容量變壓器,按滿足過負荷要求的最小變比選擇變比時,NS計算結果如下:400kVAIA3max=496AN=8IDZJ取9A

  IDZJS=93ANS=93/9=10.3>8

  500kVAIA3max=604AN=10IDZJ取9A

  IDZJS=90.6ANS=90.6/9=10.1>8

  630kVAIA3max=660AN=15IDZJ取8A

  IDZJS=66ANS=66/8=8.25>8

  800kVAIA3max=796AN=15IDZJ取10A

  IDZJS=79.6ANS=79.6/10=7.96<8

  1000kVAIA3max=949AN=20IDZJ取9A

  IDZJS=71.2ANS=71.2/9=7.91<8

  1250kVAIA3max=1114AN=30IDZJ取8A

  IDZJS=55.7ANS=55.7/8=6.96<8

  1600kVAIA3max=1324AN=30IDZJ取10A

  IDZJS=66.2ANS=66.2/10=6.6<8

  從上表可以得出當SDB=100MVA時:

  各容量變壓器,按滿足過負荷要求的最小變比選擇變比,且變壓器容量大于630KVA時,能滿足速斷保護要求的。

 ?。?)對于工廠用配電所(Kgh=3)

  計算結果同SDB=200MVA。

  c. 變壓器高壓側B點短路容量為50MVA時(1)對于民用建筑用配電所(Kgh=2)

  對各容量變壓器,按滿足過負荷要求的最小變比選擇變比時,NS計算結果如下:400kVAIA3max=458AN=8IDZJ取9A

  IDZJS=85.9ANS=85.9/9=9.5>8500kVAIA3max=547AN=10IDZJ取9A

  IDZJS=82ANS=82/9=9.1>8

  630kVAIA3max=593AN=15IDZJ取8A

  IDZJS=59.3ANS=59.3/8=7.4<8

  800kVAIA3max=700AN=15IDZJ取10A

  IDZJS=70ANS=70/10=7<8

  1000kVAIA3max=816AN=20IDZJ取9A

  IDZJS=61.2ANS=61.2/9=6.8<8

  1250kVAIA3max=934AN=30IDZJ取8A

  IDZJS=46.7ANS=46.7/8=5.8<8

  1600kVAIA3max=1077AN=30IDZJ取10A

  IDZJS=53.9ANS=53.9/10=5.9<8

  從上表可以得出當SDB=50MVA時:

  各容量變壓器,按滿足過負荷要求的最小變比選擇變比,且變壓器容量大于500KVA時,能滿足速斷保護要求的。

 ?。?)對于工廠用配電所(Kgh=3)

  計算結果同SDB=200MVA。

  注意:(1)因瞬動時靈敏度的校驗不在本文討論的范圍,實際使用時按繼電保護的要求選擇變比后,還應進行靈敏度的校驗。(2)當采用去分流跳閘方式時,對變比還有影響的因素可能有:去分流觸點容量校驗及去分流后電流互感器容量的校驗。

  按mjs<mb1選擇

  上式中mjs=Imax1/Ie1;

  mb1=Ib1/Ie1;

  mjs----電流互感器的計算一次電流倍數;

  mb1----電流互感器的飽和倍數;

  Imax1----繼電保護算出的最大一次電流;

  Ie1----電流互感器的額定一次電流;

  Ib1----電流互感器的飽和電流;

  下面先分析影響mb1及mjs的因素。

  1. 影響電流互感器的計算一次電流倍數mb1的因素有以下幾個方面:a.電流互感器的型號對mb1的影響:

  為簡單起見,下面僅以LFS(B)-10及LCJ-10為例作一下比較(均按B級):

  對于LFS(B)-10,額定一次電流20~600A,在二次負荷(COSф=0.8)為2歐,10%倍數為10倍。

  對于LCJ-10,額定一次電流20~600A,在二次負荷(COSф=0.8)為2歐,10%倍數為6倍。

  從上面的對照中,可以發現LFS(B)-10互感器的mb1值是遠大于LCJ-10互感器的mb1值的。

  目前還有一些產品,加強了B級10%倍數,如對于LFSQ-10、LZZJB6-10型,B級10%倍數在100~1500A時達15。

  b.二次負載的變化對mb1的影響

  為簡單起見,下面僅以LFS(B)-10為例作一下比較(均按B級):

  對于LFS(B)-10,額定一次電流75~1500A,在二次負荷(COSф=0.8)為2歐,10%倍數為10倍;而在二次負荷(COSф=0.8)為1歐,10%倍數達~17倍。

  c.電流互感器的變比對mb1的影響

  對于同種型號的電流互感器,變比的變化對mb1的影響也是不同的。有些型號,變比的變化對mb1的影響很小,如對于LFS(B)-10,額定一次電流75~1500A時,在

  二次負荷(COSф=0.8)為2歐,10%倍數均為10倍;而有些型號,變比的變化對mb1的影響較大,對于LA(B)-10,在額定一次電流75~1000A,二次負荷(COSф=0.8)為2歐,10%倍數均為10倍,在額定一次電流1500A,二次負荷(COSф=0.8)為2歐,10%倍數達~17倍,

  2. 影響電流互感器的計算一次電流倍數mjs的因素分析如下:從Imax1=1.1*IDZJS/Ie2;

  IDZJS=Kk*Kjx*IA3max/N;

  1. 1----由于電流互感器的10%誤差,使其一次電流倍數大于額定二次電流倍數的系數;

  Ie2----電流互感器的額定二次電流;

  可以看出,IDZJS的大小與是mjs大小的關鍵,IDZJS是通過繼電保護計算后整定的,而IDZJS的整定值是由系統在B處短路容量SDB及電流互感器的變比共同確定的。

  顯然電流互感器的變比越小,而短路容量SDB確定時,IDZJS的整定值就越大,就使mjs越大,越難滿足mjs<mb1,相反,電流互感器的變比越大,就使mjs越小,越容易滿足mjs<mb1。,事實上互感器的變比的增大,可顯著的降低mjs的數值,下面取630kVA變壓器為例來加以說明:

  在Kgh=3,SDB=200MVA時,N=100/5=20,IA3max=699A,IDZJ取9A,IDZJS=52.4A,NS=52.4/9=5.8取6,此時IDZJS=6*9=54A,Imax1=1.1*IDZJS/Ie2=1.1*54/5=11.88,目前電流互感器10%倍數在額定負載下的最小倍數一般為10倍,顯然在額定負載下Imax1已不能滿足要求,當然此時也可通過減小二次線路阻抗,或選用高性能的電流互感器來滿足mjs<mb1。

  若變比N改為150/5=30,且在Kgh,SDB保持不變時,IDZJ=5.56A取6A,IDZJS

  =35A,NS=35/6=5.8取6,此時IDZJS=6*6=36A,Imax1=1.1*IDZJS/Ie2=1.1*36/5=7.9<10,顯然在額定負載下Imax1已很容易能滿足要求。

  另外短路容量SDB越大,而電流互感器的變比確定時,IDZJS的整定值就越大,就使mjs越大,越難滿足mjs<mb1,下面仍以630kVA變壓器為例來加以說明(假設Kgh=3,N=20):

  SDB=200MVA時IA3max=699AIDZJS=34.95A;

  SDB=100MVA時IA3max=660AIDZJS=33A;

  SDB=50MVA時IA3max=593AIDZJS=29.65A;

  從上面數據可以得出:短路容量SDB變化對IDZJS的影響較變比對IDZJS的影響變化較小。

  另外需要指出的是:如果電流互感器的變比能通過繼電保護的校驗,理論上mjs的最大值為mjs=Imax1/Ie1=1.1*10*8/5=17.6;此時要求mjs<mb1是有一定困難的,本人認為在實際設計過程中應合理控制mjs,若mjs較大,建議采用加強了B

  級 10%倍數的電流互感器。

  通過以上的分析,可以得出以下結論:

  按繼電保護要求選擇的最小變比,通過互感器合理的選型及二次側負荷的調整后,一般都是可以滿足mjs<mb1選擇要求的。

  按熱穩定.動穩定選擇

  顯然電流互感器熱.動穩定校驗?zāi)芊裢ㄟ^取決于C處的短路容量SDC,下面仍按

  SDC=200,100,50MVA三種情況進行考慮,此時,C處短路電流如下:SDC=200MVA時I”C3max=11kA,IC3max=16.7kA,iC3max=28kA;SDC=100MV時I”C3max=5.5kA,IC3max=8.35kA,iC3max=14kA;SDC=50MV時I”C3max=2.75kA,IC3max=4.18kA,iC3max=7kA;

  式中I”C3max----C處三相短路電流周期分量;IC3max----C處三相短路電流有效值;IC3max----C處三相短路沖擊電流值;

  考慮到配電變壓器屬于電網末端,目前斷路器一般均采用中.高速斷路器并為無延時的速斷保護,故短路假想時間t<0.3s,下面按t=0.3s進行校驗。

  以 LA-10為例:

  在 SDC=200MVA時其變比至少應為200/5,此時該互感器熱穩定允許三相短路電流有效值為32.9kA,動穩定允許三相短路電流沖擊值為32kA。

  在 SDC=100MVA時其變比至少應為100/5,此時該互感器熱穩定允許三相短路電流有效值為16.4kA,動穩定允許三相短路電流沖擊值為16kA。

  在 SDC=50MVA時其變比至少應為50/5,此時該互感器熱穩定允許三相短路電流有效值為8.2kA,動穩定允許三相短路電流沖擊值為8kA。

  從上面分析中,可以得出:(1)電流互感器動穩定要求比熱穩定要求為高;(2)在系統短路容量較小時,電流互感器動.熱穩定較容易滿足。

  通過以上分析,對配電變壓器保護用電流互感器的變比選擇按以下順序較為

  合理:

  首先,應按繼電保護的要求選擇變比,特別是電流速斷保護,尤其是當系統短路容

  量較大時。

  其次,在實際設計過程中應合理控制mjs,若mjs較大,建議采用加強了B級10%

  倍數的電流互感器。

  再次,當系統短路容量較大時,電流互感器動穩定的校驗不能忽略。

  此外對于測量用電流互感器的變比選擇,則要以電流互感器動穩定的校驗作為重

  點。對于配電所的進線柜.聯絡柜等柜內電流互感器的變比選擇,與變壓器保護用

  電流互感器的變比選擇類似,本文不再贅述,而對于由降壓站引至分配電所的10kV供電線路的保護,需注意,此時一般采用DL型繼電器進行保護,并采用過負荷及帶時限電流速斷保護,為了保證選擇性,過負荷保護裝置動作時限一般取1.0~1.2s(下級保護裝置動作時限按0.5s考慮),帶時限電流速斷保護保護裝置動作時限一般取0.5s,顯然在次條件下電流互感器動穩定對變比得要求將大大提高,已成為影響變比的主要因素,應引起足夠的重視。

  1.3額定二次負荷的確定

  計算電流互感器的負荷時應注意不同接線方式下和故障狀態下的阻抗換算系數。電流互感器的二次負荷可以用阻抗Z2(Ω)或容量S(VA)表示。二者之間的關系為:S=I2*I2*Z2當電流互感器二次電流為5A時,S=25Z2當電流互...

  計算電流互感器的負荷時應注意不同接線方式下和故障狀態下的阻抗換算系數。

  電流互感器的二次負荷可以用阻抗Z2(Ω)或容量S(VA)表示。二者之間的關系為:S=I2*I2*Z2

  當電流互感器二次電流為5A時,S=25Z2

  當電流互感器二次電流為1A時,S=Z2

  電流互感器的二次負荷額定值(S)可根據需要選用5、10、15、20、25、30、40、50、60、80、100VA。

  測量用的電流互感器的負荷計算。

  一般在工程計算時可負略阻抗之間的相位差,二次負荷Z2可按下式計算

  Z2=Kcj.zkZcj+Klx.zkZlx+Zc

  式中:Zcj-------測量表計線圈的阻抗(Ω)

  Zlx-------連接導線的單程阻抗(Ω),一般可忽略電抗,僅計算電阻。

  Zc-------接觸電阻(Ω),一般取0.05~0.1(Ω)。

  Kcj.zk----測量表計的阻抗換算系數

  Klx.zk----連接導線的阻抗換算系數

  電流互感器的二次負荷計算

  1)電流互感器的二次負荷可以用阻抗Zb(Ω)或容量Sb(VA)表示。二者之間的關系為

  Sb=Isn*Isn*Zb

  電流互感器的二次負荷額定值(Sbn)可根據需要選用2.5、5、7.5、10、15、20、30VA。在某些特殊情況下,也可選用更大的額定值。

  2)電流互感器的負荷通常有兩部分組成:一部分是所連接的測量儀表或保護裝置;另一部分是連接導線。計算電流互感器的負荷時應注意不同接線方式下和故障狀態下的阻抗換算系數。

  (a)測量用的電流互感器的負荷計算。

  一般在工程計算時可負略阻抗之間的相位差,二次負荷Zb可按下式計算

  Zb=∑Kmc*Zm+Klc*Z1+Rc

  式中:Zm-------儀表電流線圈的阻抗(Ω)

  Z1--------連接導線的單程阻抗(Ω),一般可忽略電抗,僅計算電阻。

  Rc-------接觸電阻(Ω),一般取0.05~0.1(Ω)。

  Kmc-----儀表接線的阻抗換算系數

  Klc-------連接導線的阻抗換算系數

  在計算測量用電流互感器的二次負荷時,應采用實際所接測量儀表電流回路的負荷值,但資料不全或沒有相關資料時。

  (b)保護用電流互感器。一般在工程計算時可負略電抗,二次負荷Rb可按下式計算

  Rb=∑Krc*Rr+Klc*R1+Rc

  式中:Rr-------繼電器電流線圈的阻抗(Ω)

  R1--------連接導線的單程電阻(Ω)。

  Rc-------接觸電阻(Ω),一般取0.05~0.1(Ω)。

  Krc-----儀表接線的阻抗換算系數

  Klc-------連接導線的阻抗換算系數

  計算連接導線的負荷時,一般情況下可忽略電抗,而僅計算電阻R1,計算式為

  R1=L/Ra

  式中:L---------電纜長度;

  A---------導線截面(mm2)

  r----------電導系數,銅取57〔m/(Ω*mm2)〕

  互感器若接入的二次負荷超過額定二次負荷時,其準確度等級將下降。為保證計量的準確性,一般要求電流互感器的二次負荷S2必須在額定二次負荷S2N的25%~100%范圍內,即:

  0.25S2N≤S2≤S2N

  1.4額定功率因數的確定

  計量用電流互感器額定二次負荷的功率因數應為0.8~1.0。

  1.5準確度等級的確定

電能表互感器的準確度等級要求電流互感器準確級和誤差限值

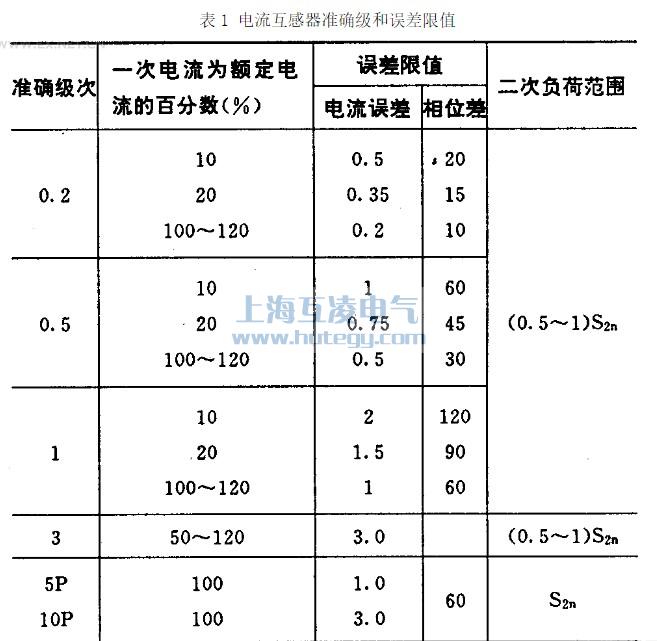

  測量用準確級分為0.1級、0.2級、0.5級、1級、3級、5級(特殊用途為0.2S級、0.5S級),每個精確級規定了相應的最大允許誤差限值(比值差和相位差)。

  0.1、0.2、0.5、1、3、5字代表電流誤差。

  保護用的電流互感器的標準準確級為5P和10P。

  P代表保護,表示該準確級在額定準確限值一次電流下的最大允許復合誤差的百分?jǐn)?shù)(GB1208-1997)。

  額定準確限值一次電流指互感器能滿足復合誤差要求的最大一次電流。復合誤差指當一次電流與二次電流的正符號與端子標志的規定相一致時,

  在穩態下,一次電流的瞬時值與二次電流瞬時值乘以變比的差的方均根值。準確限值系數指額定準確限值一次電流與額定一次電流的比值,標準準確限值系數為5、10、15、20、30,一般系數越小,二次負載越大。當一次電流足夠大時鐵芯就會飽和起不到準確反映一次電流的作用,準確限值系數就是表示這種特性。

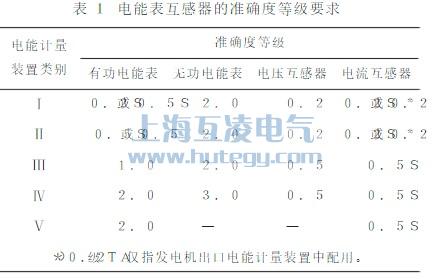

  根據電能計量裝置技術管理規程(DL/T448-2000)規定,運行中的電能計量裝置按其所計量電能量的多少和計量對象的重要程度,分為I、II、III、IV、V五類,不同類別的電能計量裝置對電流互感器準確度等級的要求也不同

  電流互感器的配置

  1.6互感器的接線方式

  計量用電流互感器接線方式的選擇,與電網中性點的接地方式有關,當為非有效接地系統時,應采用兩相電流互感器,當為有效接地系統時,應采用三相電流互感器,一般地,作為計費用的電能計量裝置的電流互感器應接成分相接線(即采用二相四線或三相六線的接線方式),作為非計費用的電能計量裝置的電流互感器可采用二相三線或三相線的接線方式,各種接線方式如下圖所示:

  1.7互感器二次回路導線的確定

  由于電流互感器二次回路導線的阻抗是二次負荷阻抗的一部分,直接影響著電流互感器的誤差,因而哪二次回路連接導線的長度一定時,其截面積需要進行計算確定。

  一般計量用互感器要求一次電流要經常運行在20%-100%之間.這樣它的二次電流一般不會超過5A,請教各位老師如果測得它的二次電流為6A的話,那它的計量還準嗎?如果不準的話那是多計量了還是少計量了呢?

  計量用電流互感器一般要求準確級在0.2s級以上。

  電流互感器檢測的標準:

  五個點:1%;%5;20%;100%;120%。

  所以,可以肯定的說,6A的點是準確的。計量用電流互感器一般要求準確級在0.2s級以上。

  應該是445KVA吧?也就是千伏安,代表主變?nèi)萘?,PT就是電壓互感器,10KV/100V就是指互感器的一次側即高壓側額定電壓為10KV,二次側即低壓側(接入儀表側)額定電壓為100V,100V是通用的標準電壓。CT是電流互感器,30/5A是指一次側額定電流三十安時二次側電流是5安,5安是通用的標準電流。電力部門給你們裝表時都要經過基本計算,不會瞎裝的,有一公式:主變?nèi)萘浚?45KVA)等于根號3倍的高壓側額定電壓(10KV)和額定電流的乘機。反算過來,電流約25.7安,躲過主變勵磁涌流,選30安是正確合適的,如果選用CT-50/5A的互感器,你想想看,是不是對于你發電方就不合適了?再選大點兒,你就白白的發吧,電表可能就不轉了。所以作為計量,發電方互感器越小越好.

相關文章

上?;チ桦姎庥邢薰?- www.wzlean.com Copyright 2010-2014 ? 隱私保護 版權所有
主營產品:電流互感器、電壓互感器、零序電流互感器、限流電抗器、放電線圈、儀用電流互感器 網站地圖
婷婷五月激情五月激情| 一级无码作爱片| 色九月综合| 99re青青草| 狼人久草| 欧美色五月天| 五月婷婷中文| 成人综合网站| 99偷拍视频在线日本| 九九综合精品| 婷婷五月六月丁香| 极品人妻VIDEOSSS人妻| 91 原创 在线 九色| 婷婷丁香社区网| 五月婷婷六月丁香激情综合网| 天天成人综合视频| 亚洲日日操| 亚州操人在线视频| 婷婷五月成人社区| 狠色狠色狠狠色综合网| 爽天天天天天天天| 日韩AV中文在线观看| 大香蕉大香蕉在线影院| 久久机热思思热| 美欧日韩国产成人在战| 五月婷婷伊| www.henhenl| 99久久精品网| 久久er99热精品一区二区| 《丁香激情综合久久伊人久久》影视在线观看 -高清预告手机免费播放 -三妹影院 | 九九热这里只有精品在线观看| 狠狠99| 久久在线视频免费观看| 亚洲不卡| 综合网五月| 亚洲乱码日产精品BD| 国产精品视频网| 婷婷五月天成人动漫 | 天天揷综合网| 激情美女五月天| 热久久视频99| 四LLL少妇BBBB槡BBBB| 丁香社92视频| 狠狠色精品综合| 99ri在线观看视频| 欧美日韩成人在线网| 五月婷婷色色| 成人在线99| 99九九热视频免费| 五夜婷婷| 中文字幕av久久爽| 九九热99免费视频| 天天做好综合色| 丁香婷婷少妇| 欧美日韩成人在线观看| 久久性爱网| 丁香六月婷婷综合激情欧美| 1024操逼视频| 伊人久热91| 欧美熟女视频 色婷婷| 久久色五月| 天堂亚洲免费视频| 韩日午夜在线资源一区二区| 人妻久久久久久久久久久| 九九精品片一| 深爱 五月天| 五月丁香va| 另类综合激情| 黑人巨粗进入警花疼哭A片| 五月丁香啪啪激情| 青青福利网| 另类综合国产| 大香蕉视频99| 思思热在线| 成AV人片一区二区三区久久| 午夜精品人妻无码一区二区三区| 操日挥操日日| 成人在线免费网址| 99综合视频一体| 色五月噜噜| 翔田千里 50岁 无码| 人人97碰| 激情五月天情色| 激情五月天。| 26UUU欧美| 亚洲综合另类| 成人在线视频一区| 婷婷四房播播| 亚洲人成www在线播放| 色五月婷婷五月天| 西西女色窝窝7777777| 天天日本夜夜谢| 婷婷午夜精品久久久| 91人妻视频| 亭亭五月色男人| 亚洲妇女熟BBW| 天天爽人人综合免费7799| 五月天婷婷操逼视频| 日日操日日撸| www五月天激情com| 久久久久妻| 日日色五月天| 丁香婷婷网| SESE无码AV| 日韩av在线免费观看| 欧美日韩成人在线观看| 河北真实伦对白精彩脏话| 日本色噜| 无套内谢少妇毛片A片小说| 青青草五月天| SS丁香五月婷婷| 日本人も中国人も汉字を| 乱岳熟女50岁| 五月玖玖| 六月丁香婷婷色综合| 五月婷婷色| 欧美性丁香色色五月天| 51久久成人国产精品麻豆| 开心五月婷婷在线| 欧美人久久| 欧美日韩欧美| 爽爽影院免费观看| 婷婷区日本| 艹色18p| 婷婷九月激情| 凹凸操Av| 国产亚洲99| 五月丁香亭亭电影久久| 大香蕉精品视频| 97婷婷丁香五月天激情图片| 中文字幕欧美久久| 久99热| 99热这里只有精品8| 五月丁香美女| 五月天综合久久丁香91| 99精品久久| 中文字幕无码人妻AAA片| 色七色九九| 日本道久久91| 欧美日韩精品一区二区三区高清视频 | 综合一区二区三区| 五月天婷婷丁香视频| 五月婷婷七月丁香| 久99在线| 老美AA片| 999婷婷综合| 丁香婷婷啪啪啪| 丁香五月日韩| 久久婷婷六月综合综合| 国产亚洲精品久久久999密壂最新版介绍 | 夫妇交换刺激做爰| 超碰在线综合| 九九久99免费视频| 午夜理论在线观看不卡大地影院 | 97人人操人人干| 99热99极品观看| 婷婷丁香激情五月天色色| 婷婷五月激情欧美| 丁香五月婷婷欧美成人色图| 日韩成人不卡| 极品人妻VIDEOSSS人妻| 人人操AV| 极品另类| 婷婷亚洲五月| 天天做天天爱综合| 婷婷五月天天| 这里只有精品视频在线观看免费| 久久精品4| 狠狠 久久| 欧美日韩亚洲一区二区三区在线观看 | 97操男人的天堂| 国产真人做爰视频免费| 99热这里只有精品在线观看| 激情综合五月天| 五月婷婷中文字幕| 伊人AV五月婷| 欧美性爱5月天天天看| 99碰碰| 婷婷久久伊人| 久久精品天| 色婷婷在线电影| 五月婷婷色| 亚洲激情av| 超碰99资源站| 九九热99熟女| 狠狠干在线| 91色情播放| 色五月视频无码播放| 天天做天天要天天爱| 色五月婷婷操逼| 激情性爱网站| 人人搡人人| 九月色婷婷综合亚洲| 97福利视频| 国产精品激情AV久久久青桔| 99国产精品白浆在线观看免费 | 丁香五月性爱| 丁香五月色色| 欧洲毛片基地c区| 99热第一页| 青青久久91| 在线超碰免费| 五月婷综合| 99天堂在线观看免费视频| h在线看免费版在线看| 夜精品无码A片一区二区蜜桃| 五月天婷婷激情在线色图| 热久久91| 日本婷婷| 亚洲精品久久国产高清情趣| 中文字幕一区中文亚洲| 婷婷视频在线碰| 久久九九综合| 五月丁香另类网| 99在线视频网址在线观看| 久久se 综合网 | 激情综合色| 狠狠香蕉| 久久AAAA片一区二区| 亚洲无AV在线中文字幕| 色丁香五月婷婷| 九月激情婷婷丁香| 欧美碰碰碰| 69久热| 婷婷五月天丁香成人社区| 丁香五月婷婷大香蕉| 久操干| 亚洲视频五区| 色色网站在线免费观看视频| 亚洲九九99精品视频在线播放| 人人看人人草人人摸| 丁香婷婷成人在线播放| 99热这里都是精品| 久久婷婷伊人| 国产 亚洲 中文在线 字幕| 怎么样可以看免费的一级av| 丁香社92视频| www.久久久.com| 天天射夜夜爽| 婷婷五月噜噜| 国产精品国产| 丰满老熟妇BBBBB搡BBB| 在线日韩av| 91干在线| 五月天成人在线精品| 国产,欧美,日韩,性爱| 婷婷六月丁香在线| 丁香六月亚洲综合| 日本高清久| 婷婷色网| 久久婷婷九月国产精品| 成人网在线视频| 婷婷五月天免费小说| 97色色色色色色色色色色色色色| 99热首页| 国产成人精品一区二三区熟女在线| 99欧美| 人妻操日日| 二色av| 亚洲看av的网站| 激情丁香五月天| 五月色网| 九九精品丁香花| 超级碰碰碰97免费| 狠狠色婷婷丁香六月| 亚洲视频图片婷婷五月| 深爱五月激情| 91 久热| 激情久久五月天| 婷婷丁香五月激情图片| 色九月婷婷丁香| 在线观看国产高清视频免费网站| 9精品一区| 日本三级中国三级99人妇网站| 人人人人人人人人人草| 停停色综合伊人| 26UUU欧美激情一区二区| 99热这里只有精品4| 久久综合婷婷| 人人草碰| 天天模,夜夜模夜夜爽| 激情五月天网| 久久精彩视频| 狠狠色丁香| 夜夜干天天干| 午夜欧美艳情视频免费看| 性爱激情小说AV五月丁香花| 高清无码一区二区三区四区| 天天噜日日噜综合无码| www色哟哟| 密黄站| 思思热在线观看| 欧美一级久久久久久久大| 另类激情五| 丁香五月天五码婷婷| 综合激情在线视频| 婷婷婷五月香蕉| 精品人妻伦| 91九色欧美| 综合色在线| 丁香久久| 丁香九月综合| 五月天久草| 丁香五月婷婷姐| 伊人色综合久久久| 在线亚洲综合网| 天天草天天舔| 草草视频91| 婷婷丁香91| 国产精品色色色色| 双性美人被调教到喷水A片| 丁香久久九九99| 99热精品9| 乱岳熟女50岁| www。五月天激情| 瀚癇BB妲BBB妲BBB| 欧美碰碰| 思思热国产在线| 97伦理电影在线不卡| 天天色播| 色综合婷婷| 九色地址91视频| 2025天天操| 97色蜜桃网| 五月色综合| 国产成人高清| wWW九九在线播放| 五月天激情亚洲| 草草女人亚洲| 婷婷成人综合五月| 六月丁香婷| 婷婷五六月丁香| 啪啪91| 深夜男女福利刺激影院一区完整| 国产无人区大片| 人人草碰| 五月天伊人| 亚洲天堂有码| 丁香五月天激情综合| 婷婷丁香色女人| 婷婷基地五月色| 国产毛多水多女人A片| 97色色-99久久| 国产亚洲99久久精品| 久超超碰| 91精品综合久久久久久五月丁香| 色五月色五天色情网| www.婷婷,com| 国产精典视频在线观看| 草草操操| 开心久久xxx色| 亚洲爆乳无码精品AAA片蜜桃| 亚洲欧美综合7777色婷婷| 欧美色99| 大香蕉av在线| 年轻的妺妺伦理HD中文| 丁香五月激情欧欧美| 丰满老熟妇BBBBB搡BBB| 99在线视频精品| 影音先锋美国A| 丁香五月六月激情| 99久久五月婷婷| 色婷婷成人五月| 五月婷久久综合| 婷婷五月综合体验看| 97久久五月丁香婷婷| 五月天婷婷AV| 玖玖资源站国产| 成人做爰A片免费看视频| 另类图片五月天婷婷| 亚洲精品免费在线| 国产色99| 9久久久| 五月丁香六月激情综合| 激情五月婷婷免费视频| 丁香六月啪啪| 五月天.com| 久久Xx| 九九热免费| 色噜噜伊人| 激情五月综合网| 五月天天天色| 色狠狠综合网| 亚洲精品一区二区午夜无码| 天天爽免费视频| 色婷婷综合影院| 亚洲AV成人在线| 色色色视频免费无码| 9久热精品在线视频| 色五月在线视频观看| 色婷婷AⅤ| 大香蕉九九| 丁香色啪综合| 伊人9草在线观看| 黄色五月婷婷| 九九热思思热| 91视频五月丁香| 青草五月天| 五月丁香婷中文字幕| 97婷婷丁香五月天激情图片| 色情五月综合婷婷| 曰日爽日日操| 无码se| 激情五月成年| 97干在线观看视频| 性爱电影科技贸易有限公司| 91色干| 99热这里只有精| 五月天色视频| 激情综合婷婷| 热99色| 丁香五月激情宗合网| 亚洲成人在线播放| 99riAv1国产在线观看| 亚洲综合99| 色五月婷婷婷婷婷婷婷婷婷婷| 99视频精品在线| 丁香五月婷婷丫| 日韩精品无码AV| 久久久99精品免费观看| 久久久久亚洲AV无码网影音先锋| 婷婷五月天首页| 婷婷操超碰| 成人羞羞啪啪 全 视频| 丁香六月天| 丁婷婷五月天在线播放| 五月综合亚洲婷婷| 久久 这里只有精品1| 久久色9| 五五月五月| 综合色久| 国内自拍97在线| 婷婷五月天成人| 婷婷丁香亚洲色综合91| 韩国久久少妇视屏| 丁香五月天BBw| 五月天激情视频网站| 丁香五月天色婷婷| 五月丁香啪啪综合| 97人人射| 欧美激情综合色综合啪啪五月| 超碰高清在线| 五月婷婷深深爱| 久久这里只有精品22| 中国丰满熟女A片免费观| 99色视频| 五月丁香偷拍| 久久久久亚洲AV无码网影音先锋| 天天视频亚洲| 亚洲激情免费久久| 五月婷婷xxx| 五月婷婷啪啪啪| 亚洲另类在线观看| 欧美色六月婷婷| 四LLLBBBB槡BBBB| caopeng超碰| 国外亚洲成AV人片在线观看| 婷婷影院A成人| 狠狠做婷婷| 久久婷婷五月天激情| 亚洲av综合在线| 婷婷五月天桃花网| 狠狠香婷婷五月| 99热这里只有精品86| 久久久婷丁香五月| 亚洲色欲欧美一区二区三区| 99re视频在线| 五月婷视频| 丁香色情五月综合网站| 丝袜激情网| 丁香五月婷婷免费视频| 色九月国产| 肏日网在线看| 久久综合站| 26UUU| 北京熟妇搡BBBB搡BBBB| 天天干天天做| 久久久久九九九九视屏小说88| 《亚洲操B久久免费在线观看,亚洲操B久久在线播放》在线播放 - 高清资源 - 97 | 久久久国产精品黄毛片| 99re欧美精品| 99热久久这里只有精品| 国产亚洲精品AAAAAAA片| www.色婷婷| 久色激情| 日本人も中国人も汉字を| 婷婷色网| 天天日天天摸| 天天日夜夜欢| 激情六月综合| 五月噜噜噜色综合| 中文av网站| 九九色婷婷五月天| 淫视馆AV在线| 婷婷五月永远18免费久久久| 欧美丁香五月夫妻天| 不卡成人免费| 婷婷色丁香六月| 婷婷六月色情| 99亚州综合精品成人网| 日本三级黄色大片| 久久精品五月| 搡BBBB搡BBB搡| 操一操干一干| 狠狠久久婷五月| 精品极品三大极久久久久| 久久6这里只有精品| 国产噜一噜天天噜| 狠狠操狠狠操AV| 99热日| 色五月大香蕉| h在线看免费版在线看| www.色婷婷.com| 天天天天干| 中文字幕日产A片在线看| 性按摩玩人妻HD中文字幕| 亚洲精品123区在线观看| 无码一区二区三区亚洲人妻 | wwwss在线观看| 丁香六月婷婷综合激情欧美| 婷婷久久国产视频| 男同91 | 高潮A片揉搓乳尖乱颤视频| 97极品在线| 婷婷金品综合视频| 成 人 片 免费播放| 婷婷丁香久久网| 激情婷婷综合网| 五月天丁香成人| 天天插天天插天天操| www婷婷亚洲| 亚洲欧州色情在线观看| 成全影视大全在线观看第6季| 激情六月丁香| 少妇AB又爽又紧无码网站| 香蕉久操| 国产婷婷综合| 丁香五月天在线视频| 天天舔天天插天天干| 情久久综合五月天| 碰碰91| 一区二区视频在线观看高清视频在线| 丁香五月天日韩无码| 91人操人人人操人| 亚洲婷婷月丁香五月| 五月天激情av| 激情另类综合| 日本一级黄色片。| 99精品久久久久久久| 六月丁香视频网站| 五月婷六月| 人人操Av| 骚。com| 中文字幕黄色片| 丁香五月激情啪啪| 色综合久久中文| 色婷婷国色天香综合| 免费不卡狠操美女视频网 | 激情五月婷婷丁香| 丁香婷婷六月| 99在线精品观看99| 夜丁香五月婷婷| 色~性~乱~伦~噜| 琪琪色五月婷婷老师| 狠狠爱激情网| 欧美婷婷五月| 夜夜干夜夜操| 一区二区传媒视频| 亚洲avjiujiur91| 操骚货在线| 搡BBBB搡BBB搡18 | 亚洲顶级VA在线观看-高清完整版在线影院观看-S022AV | 激情五月天无人视频在线| 91丨九色丨43老版熟女| 视频一区二区在线| 另类五月婷婷| 五月天婷综合| 欧美色激情四射| 亚洲免费看片| 99碰网站| 六月丁香五月激情婷婷| 激情综合五月| 久久99精品久久久| 激情五月婷婷综合视频| 色999五月色| 青草青草久9视频在线视频| 国产伊人五月天| 99re热在线观看| 综合久久婷婷99| Xx色综合| 超碰色综合| av超碰在线| 天天天天天色| 色爱亚洲| 日本九九视频| 五月开心激情| 艹B高清无码| 五月丁香六月婷婷啪啪综合 | 欧美极品999| 无套内谢少妇毛片A片樱花 | 婷婷六月综合基地| 日日激情网| 青柠影视免费高清电视剧| 九九十99视频| 日韩AAAAAAAAAAA片| 日本一级黄色片。| 深爱网深爱综合网| 精品久久人妻| 色综合九九| 欧美乱大交XXXXX潮喷l头像| 怡春院| 伊人婷婷大香蕉在线| 婷婷伊人无码| 五月婷婷之综合激情| 一月婷婷色色| 99色| 婷婷丁香黄色| 这里只有精品免费观看网占| 五月婷婷六月天| 99亚洲综合| 五月天另类视频| 色三级色三级| pom538精品视频| 久久午夜丁香| 播五月丁香三月婷婷| 九月丁香婷婷网| 天天成人丁香美女AV| 中文字幕无码日本欧美大片| 99热在线99| 五月天婷婷综合网| 九九人妻福利| 亚洲精品99| 激情视频婷婷五月花| 三级黄网站| 久色网址| 中文无码婷婷| 日本99久久| 狠狠综合网| 日韩无码专区| 婷婷六月丁香五月| 丁香九月综合| 97在线观视频免费观看| 九九激情网| 99re6在线视频精品免费| 激情五月天在线观看色婷婷| 国产精品久久久久久久久久| 高清资源站日A美A欧亚…| 情情五月天色| 中文字幕在线aⅴ免费观看| 丁香五月在线视频黑人| 大香蕉色婷婷伊人在线| 无月播播激情在线观看视频| 色色色丁香| 色99在线视频| 丁香婷婷超碰 | 欧美精品久久久久久久小说| 影音先锋 91工厂| 91在线操逼视频| 丁香五月区| 成人一区在线观看| 97干综合网| 亚洲丁香花色| 色婷婷成人做爰A片免费看网站| 天天色综合色| 欧美三级韩国三级日本三斤| 99精品热| 91色在线/日韩| 久久丁香五月天| 人色五月天婷婷| 亚洲无码影音| 日本色婷婷| 97色久| 亚洲乱码日产精品BD在线观看| 五月丁香六月婷婷综合免| 7777国产盗摄农村女人| 开心激情综合| 99视频久久| 中国女人内射6XXXXX| 久久婷婷五月草视频| 亚洲色区17| 欧美激情综合色综合啪啪五月| 99操| 综合色在线| 五月婷婷啪啪网| 看片视频在线免费日产在线看| 五月丁香啪啪激情| 日韩野外 无套| 青草青草视频2免费观看| 91Chinese在线| 99热精品在线| 99热在线观看免费精品| 六月丁香久久| 久久色六月| 99精品国产在热久久婷婷| 国产99美少妇| 激情五月最新网址| 丁香六月久久| 色 五月婷婷基地| 超碰国产在线观看| 亚洲精品白浆高清久久久久久| 激情五月天色婷婷综合| www.久久99热地址发布| 欧美成人AAA片一区国产精品| 常久最新免费的色吊丝| 午夜激情婷婷| 色呦精品| 站长推荐无码播放| 久久99热 这里有精品| 影音先锋天天日| 久久er99热精品一区二区| 26uuu另类亚洲欧美日本一| 久久久久久9| 97自拍视频在线| 亚洲网站999| 伊人日日干| 国产午夜精品一区二区| 成人av在线网| 天天射天天射一道本日本社区| 五月天婷婷无码| 久久多色| 激情综合网婷婷五夜| 五月天丁香综合| 九九九九九九九热| 人人摸人人操人人爽| 五月天五月天成人网亭亭成人色网站| 91婷婷丁香| 婷婷操无码| 亚洲99热| 色色亚洲视频| 夜夜噜夜夜奇| 丁香五月婷婷亚洲综合精品| 综合色图婷婷| 色播五月婷婷| 涩涩五月天| 艹| 伊人91| 丁香香蕉婷婷| 在线 亚洲 国产 欧美| 国产精品成人AV在线| 丁香五月av在线| 婷婷五月天国产精品| 久艹久| 91精品福利一区二区| 伊人狠狠丁香婷婷综合尤物| 丁香五月停停av| 久鲁鲁色网 | 丁香狠狠色婷婷久久无码视频| 久久久思思热| 91久久精品无码一区二区三区| 久久全意婷婷| 午夜成人片400| www.99久久久| 婷婷五月天综合在线| 天天摸日日舔狠狠添婷婷婷| 丁香五月天AV在线| 久久精品99久久久久久| 大香蕉太香蕉视频97| 国产成人在线播放| 国产性爱亚洲是图| 99精品视频偷拍| 五月丁香色六月激情干大屄| 日本性激情色播| 欧美美女国产日韩一区二区久| www.色五月.com| 日韩xx在线| Aaa久久| 91丨九色丨东北熟女| 《》【无码】想被搞到爽AV应募而来的超M素人 西纯子 10musume-011723-01 | 婷婷综合中文字幕| 中文字幕丰满孑伦无码专区| 99精品自拍| 亚洲色夜| 亚洲综合另类| 99精品免费视频| 五月天激情网开心网| 婷婷激情啪啪| www.五月婷婷久久.com| 婷婷五月丁香狠狠| 六月丁香婷婷拍拍| 99热精品在线| 色五月91| 91vip在线观看| 91精品久久久久久久久久久久| 亚洲色基地| 超碰在线播放免费观看| 大香蕉丁香婷婷| 久久婷青青草原| 狠狠婷婷综合| 桃色五月婷婷| www.久99| 久久密臀婷婷| 久久久久久婷| 天堂va久久久噜噜噜久久Va| 男女啪啪视频久 9| 天天干天天日蜜臀av| 免费超碰在线观看| 五月天大香蕉av| 操逼五月婷婷| 丰滿爆乳一区二区三区| 大香蕉在线99热| 激情6月| 91在线资源| 五月丁香另类网| 青青久久五月天丁香婷婷| H亚洲| 亚洲成人精品三区| 人人草碰| 99手机在线精品视频| www久久艹| 婷婷综合五月天| 无码AV免费精品一区二区三区 | 激情丁香五月婷婷| 无码少妇高潮喷水A片免费| 免费无码毛片一区二区A片| 国产伦亲子伦亲子视频观看| 婷婷97狠狠成人网站| 五月婷婷啪啪| 亚洲天堂色| 888久久久| 日韩99视频| 成人丁香五月| 五月丁香色婷婷伊人| 夜夜天天久久婷婷| 五月激情基地| 亚洲成人五月| 婷婷五月综激情| 亚洲操b| 99re在线播放| 蜜臀av 粉嫩av 懂色av| 婷婷五月天午夜激情影院| 大香蕉久久久久| 欧美激情 日韩无码 婷婷 五月天 久久婷婷丁香五月一二三 | 色热久资源| 欧美五月丁香在线观看| 国产婷婷五月天| 无码少妇高潮喷水A片免费| 99热这里只有精品1025| 国产精品第一国产精品| 五月天福利影院导航| av在线不卡播放| 亚洲综合色色| 色播五月丁香婷婷| 激情内射p| 9999三级片| 成人无码髙潮喷水A片| 欧美综合激情| 97超级碰碰碰| 噜噜噜噜婷婷五月天| 婷婷五月天伊人网在线观看视频| 色色色色色网站| 久久天堂网| 丁香色情五月综合网站| 九九这里有精品| 婷婷色五月天在线| 日日操夜夜擼| 五月丁香激情综合六月涩涩爱| 视频综合网| 岛国AV网站| 99热99干| 日日日日日| 丁香五月777| 狠狠88综合久久久久噜噜噜| 色婷婷成人| 激情五月婷婷五月| 成人久碰| 97色干| 天天色天天色天天色天天色天天色| 激情亭亭五月| 中国女人做爰A片| 五月丁香六月婷婷综合| 五月激情五月丁香| 亚洲视色| 色色亚洲| 九九热青青草| 五月婷婷色播视频| 色婷婷狠狠18| 国产精品18久久久| 亚洲AV另类| 天天日狠狠| 七十路熟女のお婆ち| 亚洲精品久久国产片麻豆| www一起操在线观看| 亚洲天天免费| 99.N在线视频| 久久97久久99久久综合欧美| 外国碰视频网站97| 99热只有这里才是精品| 超碰久热| 丁香六月天婷婷| 天天插综合在线| 人人摸人人澡人人| 激情综合五月天| 超碰九色| 五月天亭亭俺也| 久久亚洲电影| 8区视频在线| 激情五月深爱婷婷| 无码激情AAAAA片-区区| 亚洲一级AV在线免费播放| 婷婷五月综合基地| 久久中文人妻系列| 久久性爱视频| 国产性av| 天搞天天天天天| 五月天伊人| 综合狠久久| 天天日日人| 久热一本| 六月婷婷AV| 精品怡红九九九| 五月天国产| 五月天婷婷社区久久综合| 97韩国久久电影院| 国产毛片精品一区二区色欲黄A片| 五月天久久网站| 丁香五月婷婷色| 久久99国产综合精品免费| 996er热| 可以看的av| 九九热视频精品999| 99久热这里有精品| 五月天综合久久| 色播五月综合网| 另类小说激情五月天| 亚洲色五月| 无码九九| www.99视频| 2017狠狠干| 免费视频99| 奇米色大香蕉| 亚洲精| 国产精品99久久久久久久女警| 婷婷九月激情| 五月天久久综合| 色色色色区| 五月色影院| 天堂久久久久天堂网| 丁香五月激情综合网激情五月| 操骚货在线| 久久色情| 日本超碰在线| 六月丁香色色| 激情久久丁香| 丁香婷婷婷五月综合色情| 操操操AV| 99惹 精品在线| 欧美va亚洲va在线播放| 大香蕉伊人久久| 天干天天干天天天天天| 96丁香六月婷婷蜜桃综合久久| 五月丁香婷婷久久| 欧美视频五区| 亚洲天堂大香蕉| 99re在线播放| 亚洲xx网| 激情五月婷婷| 久久性刺激| 五月丁香六月婷婷久久肏| 六月丁香狠狠爱| 亚洲综合五月天婷婷丁香| 九九99在线视频| 五月婷婷婷丁香播| 99免费在线视频| 2019中文字幕视频| 高清成人综合| 琪琪色五月天| 婷婷色中文字幕| 国产欧洲欧洲精品久久| 五月婷婷激情刺激| 国产精品美女| 天天日夜夜高潮| 一区二区国产精品精华液| 五月丁香 久久久| 九九九激情综合| 五月婷婷激情四月| 久久久久久久久久久久久久久久久精典| 思思re99视频在线观看| 综合日本婷婷| 国产熟人AV一二三区| 国内一级精品| 色婷婷电影网| 六月激情久久婷婷| 欧美片第1页 综合| 欧美97p| 色色草97| 五月丁香六月激情| 亚洲操精品| 99爱视频免费| 综合激情五月综合激情五月激情1| 97人人射| 丁香六月色婷婷综合| 婷婷综合另类| 亚洲免费99| 2015好吊操| 国产a高清| 五月开心深深爱激情综合| 69精品无码一区二区三区| 另类 在线| 99操| 九九热视频在线观看| 女人天堂 AV| 第四色五月婷婷| 婷婷伊人五月天| 精品福利911| 激情婷婷22月间| 热99精品视频五月| 精品久久婷婷五月天| 五月天激情小说| 色色性爱视频| 九九热av| 亚洲久久无码中文字幕| 色噜噜狠狠插综合| 久操激情| 91国在线啪精品一区| 激情www| 大香蕉五月天| 97caop| 思思热在线观看| 激情五月激情综合俺也去婷婷小说| 人人爱操| 激情综合五月婷婷| 丁香五月亚洲AV| 五月J香蕉婷婷| 日韩精品一区二区亚洲AV观看 | 五月久视频| 情久久综合五月天| 五月天激情图| 禁欲电影完整版在线播放| 99色.com| 成人小说 五月天 婷婷| 丁香五月天婷婷中文字幕| 香蕉人妻AV久久久久天天| 亚洲色区17| renrencaoni| 天天操天天操天天操天天操天天操 | www.jiujiujiu| 婷婷六月天| 激情六月婷婷| 亚洲丁香五月| 丁香五月社区| 九色91视频| 国产婷婷五月天| 麻豆AV一区二区三区| 五月丁香 六月婷婷a| 综合久| 99色在线观看视频| 婷婷五月天欧美| WWW.17C亚洲精品| 久久青草国| 欧洲亚洲欧洲99久久| 成人综合网站| 久久综合九九| 九九久久99精品免费观看www| 国产jd1024基地手机看国产| 都市激情五月婷婷综合| 99热九九热| 特黄三级片| 99九九热视频| 五月开心久久| 亚洲va欧美va天堂v国产综合| 91制片厂久久久国产电影| 五月丁香婷婷激激激综合网色播| 日本人妻伦在线中文字幕| 色激情综合狠狠婷婷| 中文字幕无码人妻少妇免费视频 | 欧美激情综合色丁香婷婷五月天| 青青青视频免费线看| 婷婷五月天奸女| 大地资源中文在线观看免费 | 综合99视频| 亚洲蜜乳AV| 狠狠草在线观看| 狠狠综合久久综合| 九九精品在线观看视频6| 在线 亚洲 国产 欧美| 我要色综合五月婷婷| 91狠狠色丁香婷婷综合久久精品| 九九sese| 蜜桃人妻无码AV天堂三区| 丁香婷婷五色月| 先锋影音av色五月天资源站| 丁香欧美| 亚洲不卡123| 五月天色婷婷综合| 男人的天堂精品国产一区| 色婷丨日丨天丨综合久久| 亚洲视频高清不卡在线观看| 亚洲激情网站无码| 日韩精品人妻AV一区二区三区| 丁香婷婷久久激情| 久9热插入| 久久hd| 99色综合| 亚洲国产高清在线观看视频| 成人狠狠成人狠狠成人狠狠成人狠狠| 九九碰九九爱97超碰| www.亚洲激情| 成年视频免费观看| 婷婷激情六月| 狠狠色丁香久久婷婷综合五月| www.久9| 99热超碰在线| 这里只有精品视频国产| 色婷婷丁香AV综合| 亚洲精品在线视频| 久久之人妻| 中文字幕亚洲码在线|
